HDMI2.1 12Gbps対応　ESD保護用TVSダイオード

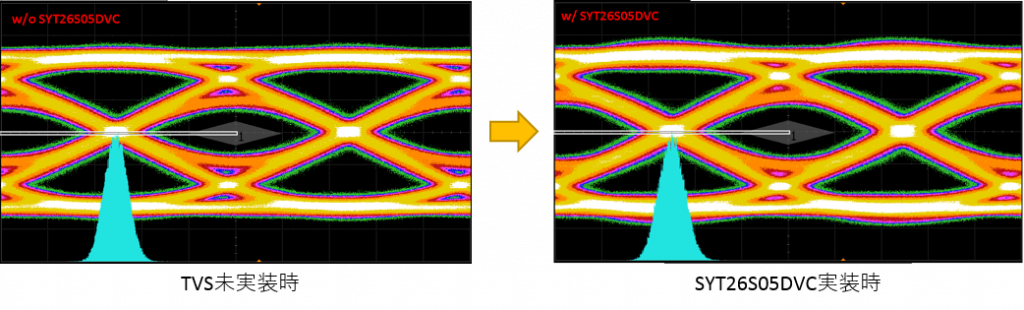

昨今の通信インターフェースの高速化に伴い、HDMI2.1に代表される超高速インターフェースでは、ESD保護素子を追加することによる信号劣化が問題となることが多々あります。Silergyでは超高速インターフェース用TVSダイオードの代表製品でHDMI2.1 12Gbpsの適合確認試験を実施しています。



特徴

• 高ESD/サージ保護性能

IEC61000-4-2(ESD) ±15kV (Air±15kV (Contact)

IEC61000-4-5(Surge) 4A (8/20μs)

• 高速信号への影響を最小化する低容量,
  低リーク電流設計
• システムを確実に保護する低クランプ電圧
• 1000サイクル以上のESD耐性
• 高速信号ラインに最適化された小型パッケージ

DFN2510-10L (4ch)

DFN0603-2L (1ch)





アプリケーション

• HDMI2.1
• USB3.2
• SATA 　　　など



パッケージ



製品比較

PN	VRMW (V)	Cj (pF)	Vesd (kV)	Ipp (A,8/20us)	Package
SYT06U05DVC	5	0.6	±20	3	DFN2.5*1.0-10L
SYT26S05DVC	5	0.5	±15	6





HDMI2.0 6Gbps対応　ESD保護用TVSダイオード

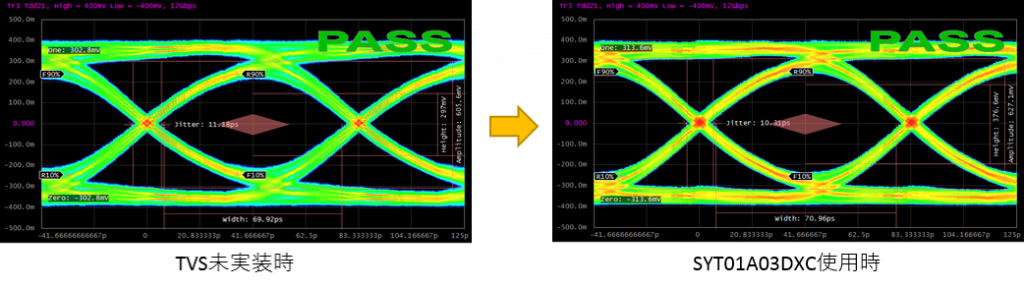

HDMI2.0は最大で6Gbpsの高速通信インターフェース且つ、外部との接続のため、ESD保護を行う必要性が高いインターフェースです。Silergyでは超高速インターフェース用TVSダイオードの代表製品でHDMI2.0 6Gbpsの適合確認試験を実施しています。



特徴

• 高ESD/サージ保護性能

　　　IEC61000-4-2(ESD) ±15kV (Air)±15kV (Contact)

　　　IEC61000-4-5(Surge) 6A (8/20μs)

• 高速信号への影響を最小化する低容量,
  低リーク電流設計
• システムを確実に保護する低クランプ電圧
• 1000サイクル以上のESD耐性
• 高速信号ラインに最適化された小型パッケージ

　　　DFN2510-10L (4ch)







アプリケーション

• HDMI2.0
• USB3.0
• SATA 　　　など



パッケージ
