SY23401A/2A/3A/5A1/6A PSR Switcher

特徴

• 600V, 9.0/6.5/4.4/3.2/2.1ohm FET内蔵

• 対応電力レンジ: 7.5W/9W/12W/15W/18W

• 無負荷時消費電力: 60mW

• 1次側巻き線フィードバック、CC/CV制御

• 疑似共振制御

• 最大スイッチング周波数115kHz

• 軽負荷モード対応　Level 6(DOE2015) ならびにCOC対応

• ケーブル補正機能

• EMI対応(疑似共振 + ジッター補正)

• スタートアップ電流: 4µA(max)

• 保護機能: OVP, OCP SCP, OTP

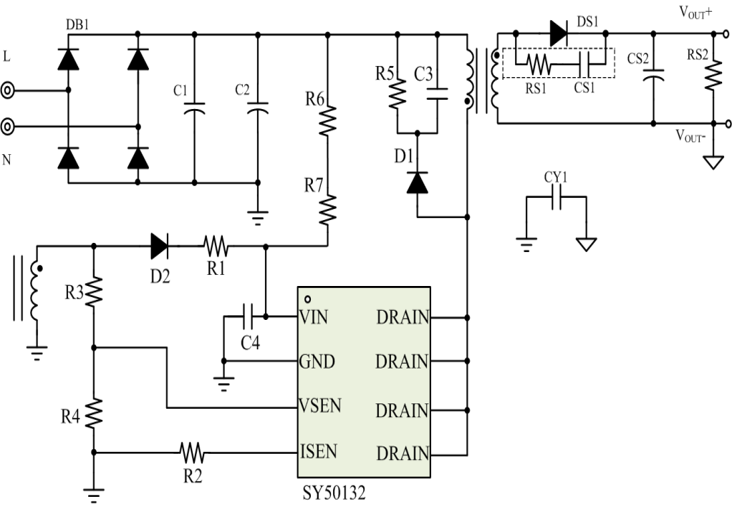

回路図





アプリケーション

• USBチャージャー
• 小型アダプター
• 白物家電
• 照明器具用補助電源



Order information

Ordering Number	Package	Typical Pout (W)
SY23401AFAC	SO-8	6
SY23402AFAC	SO-8	7.5
SY23403AFAC	SO-8	12
SY23405A1FAC	SO-8	14
SY23406AFAC	SO-8	18



SY22824　Boost PFC Controller

特徴

• シングルステージ構成の高力率対応LEDドライバ
• 力率 >0.9, 全高調波歪 <20%を実現
• 9Wまたは20Wの電力レンジに対応するFET内蔵LEDドライバ
• 補助巻き線不要
• 高精度の出力オープン/ショート保護機能
• サーマルフォールドバック機能内蔵
• パッケージ: SOT23-5 or SO8





回路図
