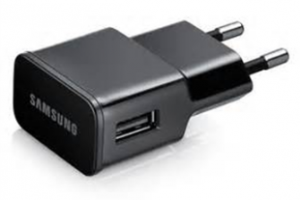

PSR Flyback Selection Guide

	PN	State	Package	Integrate MOS/BJT	Pout (max.)	Standby power	Notes
Integrated MOS	SY23401B	MP	SOP-8	600V	6W	75mW	EFT
	SY23401A	MP	SOP-8	600V	6W	50mW
	SY23402A	MP	SOP-8	600V	7.5W	50mW
	SY23403A	MP	SOP-8	600V	12W	50mW
	SY23405A1	MP	SOP-8	600V	14W	50mW
	SY23406A	MP	SOP-8	600V	18W	50mW
	SY23406B	MP	SOP-8	600V	18W	75mW	EFT

現時点のサポート対応能力は、単出力回路が主になります。多出力へのサポート対応可否はご相談ください。



SY21113i/SY21082 18Vin Rating Gen3 2A/3A, 4.5-18Vin Sync. Buck

特徴

• 小型部品を使用可能にする500kHzのスイッチング周波数
• インダクタ1.5uH使用時に出力コンデンサ容量10uFで安定動作可能
• インダクタ2.2uH使用時に出力コンデンサ容量22uFで安定動作可能
• 軽負荷モード対応
• ソフトスタート機能内蔵



回路図



パッケージ

SY21113i TSOT23-6

SY21082 SOT23-6





製品比較

Part Number	IOUT(A)	RDS(ON)	Package	COUT MIN	L MIN
SY21113I	3A	80/40	TSOT23-6	22uF	2.2uH
SY21082	2A	130/110	SOT23-6	10uF	1.5uH



SY20246 6.5VIN, 6.0A Sync Buck Regulator

特徴

• 入力電圧範囲: 2.7~6.0V
• 小型周辺部品を使用可能にする1MHzのスイッチング周波数
• 60uAの待機時消費電流
• 100%ドロップアウト動作対応
• パッケージ: DFN2x2-8

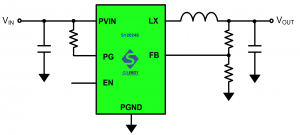

回路図



パッケージ





Efficiency Comparison



Silergy 6ASolution in DFN2x2

Part Number	IOUT(A)	Package	COUT MIN	L MIN
SY20246	6A	DFN2x2-8	22uFx2	0.33uH
